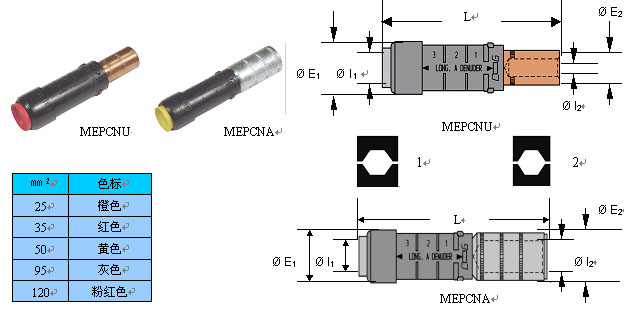

MEPCNU…-MEPCNA…（裸線-絕緣導線）絕緣對接管系列
用于1KV裸線（銅或鋁）對接到絕緣剝皮導線（銅或鋁）。
導線適用范圍：25-120mm2
· 一端連接絕緣剝皮導線（銅或鋁），另一端連接裸線（銅或鋁），允許銅鋁對接。
· 對接管內涂有接觸油脂，確保最佳的電氣接觸。
· 對接管確保連接密封，表面標明：
— 壓接次數和次序
— 導線剝皮長度
— 電纜截面積、壓接工具
· 色環可快速識別導線截面積。
· 用六角壓模工具壓接
|
型號
|
截面積 |
長度（㎜） |
模具 |
| 絕緣（鋁） |
裸線
（銅/鋁） |
絕緣
（鋁） |
裸線
（銅/鋁） |
L
|
絕緣（鋁） |
裸線
（銅/鋁） |
| mm2AWG |
mm2AWG |
Ø I1 Ø E1 |
Ø I2 Ø E2 |
1 |
2 |
| MEPCNU 25-16 |
25 |
16#6 |
6.5 22.5 |
7.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 35-16
|
35#2 |
16#6 |
8 22.5 |
7.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 35-25
|
35#2 |
25#4 |
8 22.5 |
8.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 35-32
|
35#2 |
32#2 |
8 22.5 |
9.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 35-54
|
35#2 |
541/0 |
8 22.5 |
10.7 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 50-16
|
50 |
16#6 |
9 22.5 |
7.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 50-32
|
50 |
32#2 |
9 22.5 |
9.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 50-70
|
50 |
70 |
9 22.5 |
11.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 70-16
|
702/0 |
16#6 |
10.7 22.5 |
7.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 70-25
|
702/0 |
25#4 |
10.7 22.5 |
8.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 70-32
|
702/0 |
32#2 |
10.7 22.5 |
9.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 70-54
|
702/0 |
541/0 |
10.7 22.5 |
10.7 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 95-32
|
95 |
32#2 |
12.5 22.5 |
9.3 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 95-70
|
95 |
70 |
12.5 22.5 |
11.5 15 |
86.5 |
E 173 |
E 120 |
|
MEPCNU 120-32
|
120 |
32#2 |
13.7 26 |
9.3 15 |
97 |
E 215 |
E 120 |
|
MEPCNA 50-50
|
50 |
50 |
9 22.5 |
10.7 21 |
97 |
E 173 |
E 173 |
|
MEPCNA 95-100
|
95 |
100 |
12.5 22.5 |
14 21 |
97 |
E 173 |
E 173 |
|
MEPCNA 120-70
|
120 |
70 |
13.7 26 |
11.5 21 |
102 |
E 215 |
E 173 |
|
MEPCNA120-150
|
120 |
150 |
13.7 26 |
15.5 21 |
102 |
E 215 |
E 173 |
|
