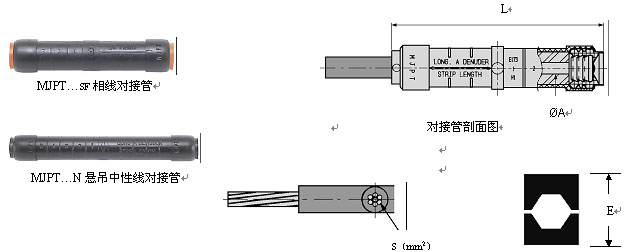

MJPT…SF（同徑）預絕緣對接管 用于10KV以下同徑相線和懸吊中型線（MJPT…N）的對接。
● 表示機械拉力同徑電纜拉斷力全值， ◎ 表示可承受機械拉力減小
型號 導線截面積S（mm2） 導線直徑 (mm) 對接管（L） （㎜） 模具E （㎜） S1 S2 A1 A2 MJPT 25-16 ● 25 16 6.5 5.3 108 17.3 MJPT 35-16 ● 35 16 8 5.3 108 17.3 MJPT 35-25 ● 35 25 8 6.5 108 17.3 MJPT 50-10 ● 50 10 9 4.3 108 17.3 MJPT 50-16 ● 50 16 9 5.3 108 17.3 MJPT 50-25 ● 50 25 9 6.5 108 17.3 MJPT 50-35 ● 50 35 9 8 108 17.3 MJPT 70-25 ● 70 25 10.7 6.5 108 17.3 MJPT 70-35 ● 70 35 10.7 8 108 17.3 MJPT 70-50 ● 70 50 10.7 9 108 17.3 MJPT 95-35 ● 95 35 12.5 8 108 17.3 MJPT 95-50 ● 95 50 12.5 9 108 17.3 MJPT 95-70 ● 95 70 12.5 10.7 108 17.3 MJPT 120-50 ● 120 50 13.7 9 108 21.5 MJPT 150-70 ● 150 70 15.5 10.7 108 21.5 MJPT 150-95 ● 150 95 15.5 12.5 108 21.5
型號 導線截面積S（mm2） 導線直徑 (mm) 對接管（L） （㎜） 模具E （㎜） S1 S2 A1 A2 MJPT 10 ● 10 10 4.3 4.3 108 17.3 MJPT 16 ● 16 16 5.3 5.3 108 17.3 MJPT 25 ● 25 25 6.5 6.5 108 17.3 MJPT 35 ● 35 35 8 8 108 17.3 MJPT 50 ● 50 50 9 9 108 17.3 MJPT 70 ● 70 70 10.7 10.7 108 17.3 MJPT 95 ◎ 95 95 12.5 12.5 108 17.3 MJPT 120 ● 120 120 13.7 13.7 108 21.5 MJPT 150 ◎ 150 150 15.5 15.5 108 21.5 MJPT 185 ● 185 185 17.5 17.5 121 26.0
|
