TTDS...FE型地下電網絕緣穿刺線夾
用于1KV地下絕緣電纜(扇形或圓形)與絕緣圓形導線的分支連接，是電網下地工程中，地下電纜連接的最佳選擇?？蓡沃Ы踊螂p支接。
主線：絕緣銅或鋁
支線：絕緣銅或鋁
帶電或不帶電作業
在地下電纜支接盒內連接絕緣電纜與導線絕緣穿刺線夾，該線夾性能：
— 可單支接或雙支接。雙支線類型（也可用于單支線）可支接相同或不同截面的絕緣導線。
— 導線無需剝皮即可直接穿刺連接。
— 緊固力矩螺母使安裝更簡便、安全、快捷，其恒定穿刺壓力可確保電纜連接達到最佳電氣效果
— 支線透明端蓋帶支線緊固力矩螺栓。
保護級別：IP2X，空氣中耐擊穿大于或等于4KV。
電纜直埋地下時，與地網支接包/盒配合使用。
成套（K…TDS…E）線夾TTDS…FE有以下兩種選擇（不含支接盒及附件）：
1．一只灰色相線線夾＋一只藍色中性線線夾（單相二線）
2．三只灰色相線線夾＋一只藍色中性線線夾（三相四線）
|

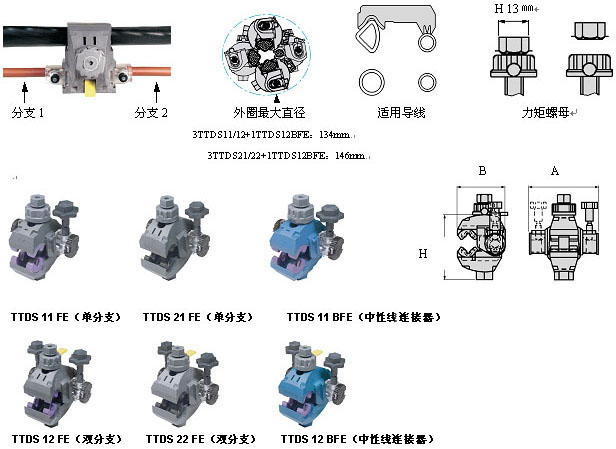

型號
|
主線截
面積（mm2）
|
支線截面積（mm2）
最小 最大
|
A（㎜）
|
B
（㎜）
|
H
（㎜）
|
最大外徑
|
TTDS 11 FE
TTDS 11 BFE（藍） |
扇 / 圓
50-150
|
圓 |
鋁1×16M 1×35M* |
68
|
49
|
64
|
|
| 銅1×4 1×25 |
TTDS 12 FE
TTDS 12 BFE （藍） |
扇 / 圓50-150
|
圓 |
鋁1 / 2×16M 2×35M* |
81
|
57
|
68
|
|
| 銅1 / 2×4 2×25 |
| TTDS 21 FE |
扇 / 圓50-240
|
圓 |
鋁1×16M 1×35M* |
81
|
57
|
68
|
|
| 銅1×4 1×25 |
| TTDS 22 FE |
扇 / 圓50-240
|
圓 |
鋁1 / 2×16M 2×35M* |
81
|
57
|
68
|
|
| 銅1 / 2×4 2×25 |
| K2TDS 150E（單相） K4TDS 150E（三相） |
扇 / 圓50-150
|
圓 |
鋁1×16M 1×35M* |
1TTDS 11 FE + 1TTDS 11 BFE
3TTDS 11 FE + 1TTDS 11 BFE
|
|
| 銅1×4 1×25 |
| K2TDS 152E（單相）K4TDS 152E（三相） |
扇 / 圓50-150
|
圓 |
鋁1 / 2×16M 2×35M* |
1TTDS 12 FE + 1TTDS 12 BFE
3TTDS 12 FE + 1TTDS 12 BFE
|
134 |
| 銅1 / 2×4 2×25 |
| K2TDS 240E（單相）K4TDS 240E（三相） |
扇 / 圓50-240
|
圓 |
鋁1×16M 1×35M* |
1TTDS 21 FE + 1TTDS 11 BFE
3TTDS 21 FE + 1TTDS 11 BFE
|
146 |
| 銅1×4 1×25 |
| K2TDS 242E（單相）K4TDS 242E（三相） |
扇 / 圓50-240
|
圓 |
鋁1 / 2×16M 2×35M* |
1TTDS 22 FE + 1TTDS 12 BFE
3TTDS 22 FE + 1TTDS 12 BFE
|
146 |
| 銅1 / 2×4 2×25 |
— 只有在電壓下降的情況下才能使用截面積為50mm2的鋁線。
— “扇”表示扇形電纜，“圓”表示圓形電纜。 |
