TNDC…BI…A/U/E架空絕緣電纜穿刺線夾
用于10KV以下架空絕緣電纜短路接地保護。
主線：絕緣銅或鋁導線
支接環：鋁、銅或鍍錫銅
線夾使用一個絕緣環安裝在絕緣連接裝置上。
絕緣穿刺厚度：
— 1.5 / 3mm TNDC28…BI…
— 2.3 / 4.5mm TNDC45…BI…
· 防水線夾主體用高強度，機械性能和高度抗氣候變化性能的絕緣材料制成。
· 緊固螺釘經抗腐蝕處理，并配有緊固力矩螺母，使安裝更簡便、安全、快捷，恒定穿刺壓力可確保線夾達到最佳電氣效果。
· 在裸露的可轉換的絕緣穿刺線夾上使用。
· 短路相線。

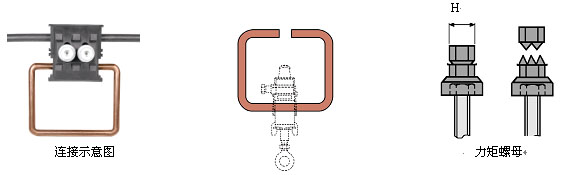

該裝置包括：
— 兩只穿刺線夾。
— 一只閉合支環，采用鋁、銅或鍍錫銅制成，以一只裸環線夾或是1-2只短路夾子支接。
閉合環截面積有兩種選擇：50和95mm2.
|
型號
|
主線
|
螺栓
|
力矩螺母
|
|
截面積（mm2）
|
最大穿刺
厚度
|
最大穿刺
直徑
|
數量
|
H (m)
|
|
TNDC28401FBI…(1) (2)
|
50-120
|
3
|
19.9
|
2×M8
|
13
|
F1318
|
|
TNDC28501FABI…(1) (2)
|
95-240
|
3
|
26.1
|
2×M10
|
17
|
F1737A
|
|
TNDC45401FBI…(1) (2)
|
50-120
|
4.5
|
22.8
|
2×M10
|
17
|
F1725
|
|
TNDC45501FABI…(1) (2)
|
95-240
|
4.5
|
29
|
2×M10
|
17
|
F1737A
|
|
（1）環面積: 50.95mm2
（2）環的材質: “A”: 鋁; “U”: 銅; “E”: 銅合金
|
|
